Wie Gebäude atmen, ohne zu ertrinken: Lüftungsgitter Wasserdichtigkeit verständlich erklärt

Podcast Thema: Lüftungsgitter Wasserdichtigkeit, DIN EN 13030, Regenschutz, Wasserabflussrinne und Planung bewitterter Gebäudeöffnungen.

Gebäude müssen atmen. Das klingt zunächst ungewöhnlich, ist aber technisch sehr treffend. Viele Gebäude brauchen Außenluft für Technikräume, Maschinenräume, Lüftungszentralen, Rechenzentren, Trafostationen, Dachhauben oder Lüftungshauben. Diese Luft muss kontrolliert in das Gebäude hinein oder aus dem Gebäude herausgeführt werden.

Genau dafür werden Lüftungsgitter eingesetzt. Sie lassen Luft durch, schützen die Öffnung und übernehmen häufig zusätzlich eine Wetterschutzfunktion. Doch an dieser Stelle entsteht ein technischer Zielkonflikt. Ein Lüftungsgitter soll offen genug sein, damit Luft strömen kann. Gleichzeitig soll es Regen, Schlagregen und eindringendes Wasser möglichst wirksam reduzieren.

Die zentrale Frage lautet deshalb: Wie kann ein Gebäude atmen, ohne zu ertrinken?

Worum geht es in dieser Podcast Folge?

Bei bewitterten Fassadenöffnungen reicht es nicht aus, nur den freien Querschnitt zu betrachten. Ein hoher Luftdurchlass ist wichtig, aber er beantwortet nicht automatisch die Frage nach dem Regenschutz. Ebenso wenig reicht die Angabe „Wetterschutzgitter“ aus, wenn die Einbausituation stark bewittert ist oder sensible Technik hinter der Öffnung liegt.

In der Praxis wird dieses Thema häufig zu spät geklärt. Viele Ausschreibungen beschreiben Material, Oberfläche, Farbe, Abmessung und Insektenschutz. Doch Wasserabflussrinne, Wasserschenkel, Luftgeschwindigkeit an der Ansaugseite, Rahmennähte, Anschlussfugen und bauseitige Entwässerung fehlen oft. Dadurch entstehen Rückfragen, technische Risiken und im ungünstigen Fall spätere Probleme im Betrieb.

Transkript der Podcast Folge

Lüftungsgitter Wasserdichtigkeit richtig verstehen

Wichtig ist zunächst die richtige Begrifflichkeit. Bei Lüftungsgittern bedeutet Wasserdichtigkeit nicht absolute Dichtigkeit wie bei einer geschlossenen Wand. Ein Lüftungsgitter muss Luft durchlassen. Deshalb kann es unter bestimmten Wind und Regenbedingungen immer zu Wassereintrag kommen.

Fachlich geht es also nicht um eine vollständig dichte Konstruktion. Entscheidend ist vielmehr, wie stark ein Lüftungsgitter den Wassereintrag unter definierten Bedingungen reduziert. Dafür wird die Wasserabweisung geprüft und in Klassen eingeteilt.

DIN EN 13030 und Wasserdichtigkeitsklassen

Eine wichtige Grundlage ist die DIN EN 13030. Diese Norm schafft eine vergleichbare technische Bewertung. Bei der Prüfung wird ein Lüftungsgitter unter definierten Bedingungen mit Wasser und Luftströmung belastet. Anschließend wird ermittelt, wie viel Wasser durch das Gitter eindringen konnte.

Die Wasserdichtigkeitsklassen reichen von A bis D. Klasse A steht für sehr guten Wasserschutz. Klasse B beschreibt guten Wasserschutz. Klasse C steht für normalen beziehungsweise mittleren Wasserschutz. Klasse D bedeutet geringen Wasserschutz.

Diese Klassifizierung ist für die Planung sehr hilfreich. Sie ersetzt ungenaue Aussagen wie „regendicht“ oder „schlagregensicher“ durch eine technische Bewertung. Trotzdem darf man die Klasse nie allein betrachten. Entscheidend ist immer die Kombination aus Wasserdichtigkeitsklasse, Luftgeschwindigkeit, Insektenschutz, Wasserabflussrinne und Einbausituation.

Warum die Luftgeschwindigkeit wichtig ist

Besonders wichtig ist die Luftgeschwindigkeit an der Ansaugseite. Je höher die Luftgeschwindigkeit, desto anspruchsvoller wird die Wasserabweisung. Ein Lüftungsgitter kann bei niedriger Luftgeschwindigkeit sehr gute Werte erreichen. Bei höherer Luftgeschwindigkeit kann sich die Wasserdichtigkeitsklasse jedoch verschlechtern.

Deshalb müssen Luftmenge und Gitterfläche früh zusammen betrachtet werden. Wenn sehr viel Luft durch eine zu kleine Öffnung geführt wird, steigt die Luftgeschwindigkeit. Dadurch können Druckverlust, Strömungsverhalten und Wassereintrag kritischer werden. Für Planer bedeutet das: Lufttechnik und Regenschutz gehören zusammen.

Wasserabflussrinne und Wasserschenkel

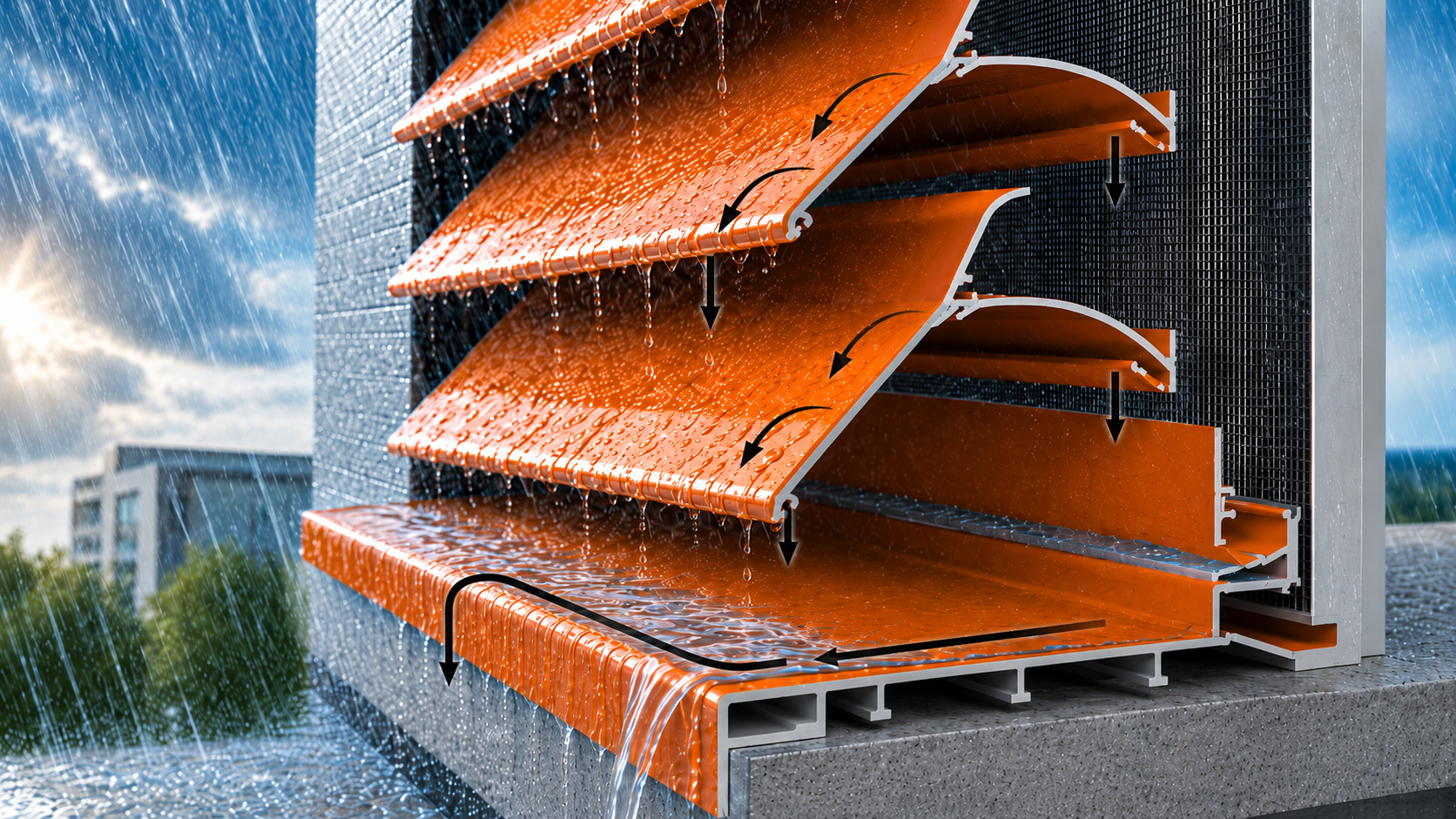

Ein weiterer wichtiger Punkt ist die Wasserabflussrinne. Sie wird in der Praxis oft unterschätzt. Dabei kann sie bei bewitterten Lüftungsgittern entscheidend sein. Eine Wasserabflussrinne unterstützt die kontrollierte Ableitung von Wasser. Zusammen mit Wasserschenkeln, Tropfkanten und sauber geplanten Anschlussdetails kann sie die Wasserabweisung deutlich verbessern.

Wichtig ist jedoch: Die Wasserabflussrinne ist nicht bei jedem Lüftungsgitter automatisch enthalten. Bei manchen Ausführungen gehört sie zur Standardausstattung, bei anderen ist sie eine Option. Deshalb muss sie in Anfrage, Ausschreibung und Bestellung ausdrücklich genannt werden, wenn der Regenschutz eine wichtige Rolle spielt.

Gerade bei Dachhauben, Lüftungshauben, Technikzentralen, Trafostationen, Rechenzentren und bewitterten Fassadenöffnungen sollte die Wasserabflussrinne früh festgelegt werden. Sonst kann eine Standardausführung geliefert werden, obwohl die Einbausituation eigentlich eine bessere Wasserableitung verlangt.

Standard Lüftungsgitter oder wasserabweisendes Spezialgitter?

Für viele Standardanwendungen ist ein Lüftungsgitter wie rotec W11 beziehungsweise Renson 411 eine passende Lösung. Es eignet sich für viele Fassadenöffnungen, Technikräume, Lüftungsschächte, Dachhauben und allgemeine Gebäudeöffnungen. Trotzdem sollte es nicht automatisch als Lösung für maximalen Schlagregenschutz verstanden werden.

Wenn die Öffnung stark bewittert ist oder sensible Technik dahinterliegt, sollte die Ausführung genau geprüft werden. Dazu gehören Wasserabflussrinne, Insektenschutz, Luftgeschwindigkeit, Anschlussdetails und bauseitige Entwässerung.

Bei höheren Anforderungen kommen wasserabweisende Spezialgitter infrage. Dazu gehören zum Beispiel Renson 450 und Renson 450V. Diese Gitter sind besonders interessant, wenn hoher Luftdurchlass und sehr gute Wasserabweisung gemeinsam gefordert sind. Typische Einsatzbereiche sind Rechenzentren, IT Anwendungen, Energieanlagen, Elektrizitätswerke, technische Fassaden und exponierte Gebäudeöffnungen.

Renson 450 ist besonders dann interessant, wenn große Luftmengen durch die Gebäudehülle geführt werden müssen und gleichzeitig ein sehr guter Schutz gegen eindringendes Wasser erforderlich ist. Renson 450V bietet zusätzlich eine vertikale Lamellenoptik. Dadurch kann es bei Fassaden interessant sein, bei denen nicht nur die technische Leistung, sondern auch die Gestaltung eine Rolle spielt.

Renson 452 und Renson 412 gehen in eine etwas andere Richtung. Hier spielen V Lamellen, Blickschutz, Stabilität und technische Schutzanforderungen eine größere Rolle. Solche Gitter können bei Hochspannungsstationen, IT Räumen, technischen Anlagen oder blickgeschützten Lüftungsöffnungen sinnvoll sein.

Auch hier gilt: Nicht der Produktname entscheidet allein, sondern die konkrete Ausführung. Insektenschutz, Wasserabflussrinne, Wasserschenkel, IP Anforderungen, Luftgeschwindigkeit und Einbausituation müssen gemeinsam bewertet werden.

Schallschutzlamellen richtig einordnen

Ein Sonderfall sind Schallschutzlamellen. Sie werden eingesetzt, wenn Lüftung, Wetterschutz und Schalldämpfung zusammenkommen müssen. Das betrifft zum Beispiel Technikzentralen, Rückkühlerbereiche, Dachanlagen, Parkhäuser, Lüftungszentralen und technische Fassaden mit akustischen Anforderungen.

Doch Schallschutzlamellen sind nicht automatisch die beste Lösung für maximalen Schlagregenschutz. Der akustische Aufbau beeinflusst Luftdurchlass, Druckverlust, Bautiefe, Wasserableitung und Einbausituation. Deshalb müssen Schallschutz und Regenschutz gemeinsam geprüft werden. Wenn Akustik im Vordergrund steht, können Schallschutzlamellen sehr sinnvoll sein. Wenn maximaler Regenschutz im Vordergrund steht, kann ein wasserabweisendes Spezialgitter die passendere Lösung sein.

Planungsfehler vermeiden

In Ausschreibungen sollte das Thema Regenschutz klar beschrieben werden. Allgemeine Formulierungen wie „Wetterschutzgitter liefern“ reichen oft nicht aus. Besser ist eine technische Beschreibung mit Gittertyp, Material, Oberfläche, Insektenschutz, geforderter Wasserabweisung, Luftgeschwindigkeit, Wasserabflussrinne, Wasserschenkel und Anschlussdetails.

Auch die bauseitige Entwässerung sollte nicht vergessen werden. Ein hochwertiges Lüftungsgitter kann seine Funktion nur dann zuverlässig erfüllen, wenn die angrenzende Konstruktion passt. Dazu gehören Gefälle, Tropfkanten, Rahmennähte, Dichtfugen, Anschlussprofile und Wartungsmöglichkeiten.

Typische Planungsfehler entstehen, wenn einzelne Anforderungen isoliert betrachtet werden. Ein hoher freier Querschnitt ist wichtig, sagt aber noch nichts über den Regenschutz. Eine gute Wasserdichtigkeitsklasse ist hilfreich, ersetzt aber keine saubere Anschlussplanung. Eine Wasserabflussrinne verbessert die Wasserableitung, muss aber auch ausgeschrieben und eingebaut werden. Und eine Schallschutzlamelle löst ein Akustikproblem, aber nicht automatisch jede Regenschutzanforderung.

rotec unterstützt bei der technischen Auswahl

Deshalb sollte die Auswahl eines Lüftungsgitters immer projektbezogen erfolgen. Entscheidend sind die Lage der Öffnung, die Wind und Regenbelastung, die Luftmenge, die Luftgeschwindigkeit, die Schutzanforderung, der Fassadenaufbau und die dahinterliegende Nutzung.

Bei einem Rechenzentrum ist der Schutz sensibler Technik besonders wichtig. Bei einer Dachhaube wirken Wind und Regen oft stärker als bei einer geschützten Wandöffnung. Bei einer Trafostation können Blickschutz, IP Anforderungen und Wasserableitung zusammenkommen. Bei einer technischen Fassade spielen zusätzlich Gestaltung, Befestigung und Wartung eine Rolle.

rotec unterstützt genau an dieser Schnittstelle. Das Unternehmen betrachtet nicht nur das einzelne Lüftungsgitter, sondern die technische Aufgabe dahinter. Welche Luftmenge muss durch die Öffnung? Wie stark ist die Bewitterung? Welche Schutzanforderung besteht? Ist eine Wasserabflussrinne notwendig? Muss ein Wasserschenkel vorgesehen werden? Reicht ein Standard Lüftungsgitter oder sollte ein wasserabweisendes Spezialgitter geprüft werden?

Für Standardanwendungen kann rotec W11 beziehungsweise Renson 411 eine wirtschaftliche und technisch saubere Lösung sein. Bei hohen Anforderungen an Wasserabweisung und Luftdurchlass prüft rotec Spezialgitter wie Renson 450, Renson 450V, Renson 452 oder Renson 412. Wenn zusätzlich akustische Anforderungen bestehen, bewertet rotec auch Schallschutzlamellen projektbezogen.

Das Ziel ist immer eine Lösung, die zur Einbausituation passt. Ein Lüftungsgitter muss nicht nur im Datenblatt gut aussehen. Es muss in der Fassade, an der Dachhaube oder in der technischen Gebäudeöffnung funktionieren. Deshalb lohnt sich die frühe Abstimmung.

Fazit der Podcast Folge

Die wichtigste Erkenntnis lautet: Lüftungsgitter Wasserdichtigkeit ist kein Nebenthema. Sie entscheidet mit darüber, ob Fassadenöffnungen, Dachhauben, Technikräume und sensible Anlagenbereiche dauerhaft zuverlässig funktionieren. Wer Luftdurchlass, Regenschutz, Wasserabflussrinne, Anschlussdetails und Entwässerung früh gemeinsam plant, reduziert technische Risiken und verbessert die Qualität der Ausschreibung.

So kann ein Gebäude atmen, ohne zu ertrinken.
